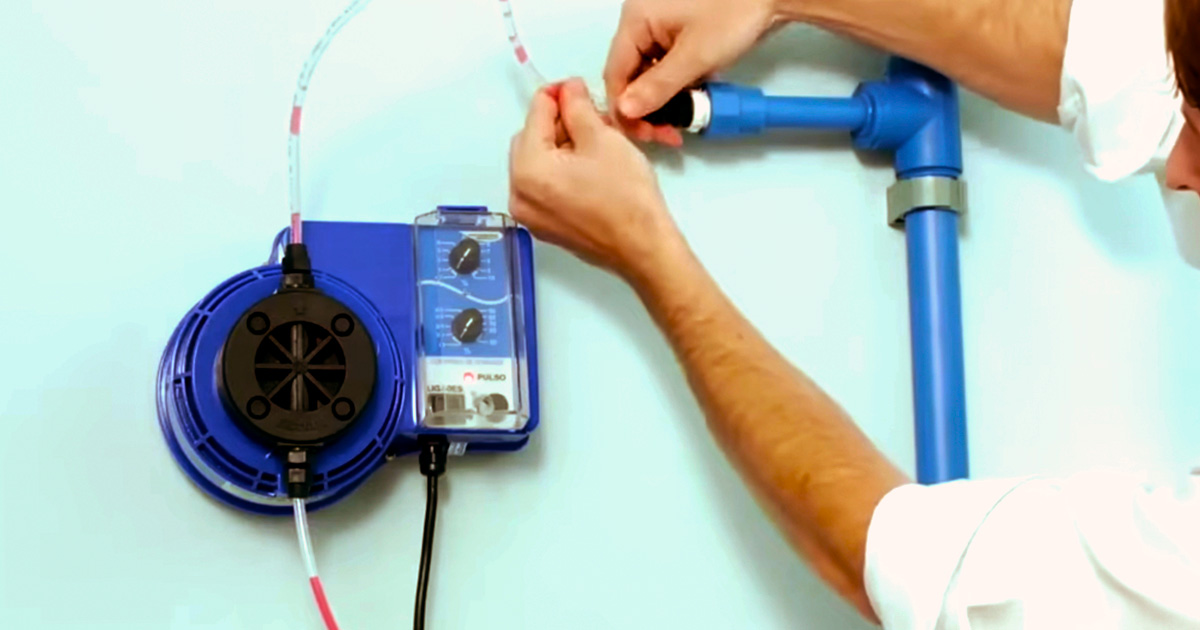

Adequar o ambiente para a instalação da bomba dosadora é um fator determinante para garantir precisão das dosagens e validade da garantia do equipamento.

Quando há a correta instalação, é possível assegurar a durabilidade do sistema, otimizar o consumo químico e manter a operação na vazão ideal de trabalho.

Para orientar você, estruturamos este guia técnico em 4 pilares estratégicos relacionados ao ambiente:

• Condições climáticas e ambientais
• Posicionamento e fixação do equipamento
• Redes de alimentação e interferências elétricas
• Cuidados com atmosferas e substâncias químicas

Acompanhe o artigo e entenda como preparar o ambiente ideal de instalação, visando máxima eficiência da operação.

1. Condições climáticas e ambientais

O controle do microclima no ponto de instalação garante o desempenho ideal e a durabilidade do equipamento.

Para proporcionar esse padrão de excelência, o ambiente físico deve oferecer:

Proteção contra intempéries e raios UV

A exposição contínua ao sol resseca o visor e degrada a carenagem, enquanto a umidade excessiva compromete a proteção da caixa.

Para total segurança, o equipamento deve permanecer em área coberta, seca e protegida da radiação solar direta, da chuva e de esguichos de água.

Controle da temperatura e fontes de calor

No uso de bombas eletromagnéticas (séries EX, EX Slim, EXD, EXD Plus e EXpH-ORP), a temperatura ambiente máxima permitida é de 45 °C.

Já no modelo motorizado industrial EX3, a faixa operacional de trabalho deve ser mantida estritamente entre 10 °C e 40 °C.

Além disso, as bombas devem sempre ser posicionadas distantes de quaisquer fontes de calor excessivo.

Acessibilidade e ventilação forçada

Instale a bomba dosadora fora da rota de tráfego de pessoas e máquinas.

O ponto escolhido também precisa garantir acesso rápido para calibrações de potenciômetro/display e manutenções periódicas.

Nos modelos motorizados (EX3), mantenha um raio de espaço livre ao redor da tampa defletora do motor. Isso é essencial para permitir a entrada de ar e evitar o desligamento por sobretemperatura.

Leia também: Entenda como funcionam e conheça os benefícios das bombas dosadoras

2. Posicionamento e fixação da bomba

O aproveitamento do efeito da gravidade no fechamento das válvulas de retenção assegura a vedação perfeita das esferas e a constância do fluxo de dosagem.

Diante disso, o correto posicionamento do equipamento é indispensável para garantir a máxima precisão do sistema.

Veja as recomendações:

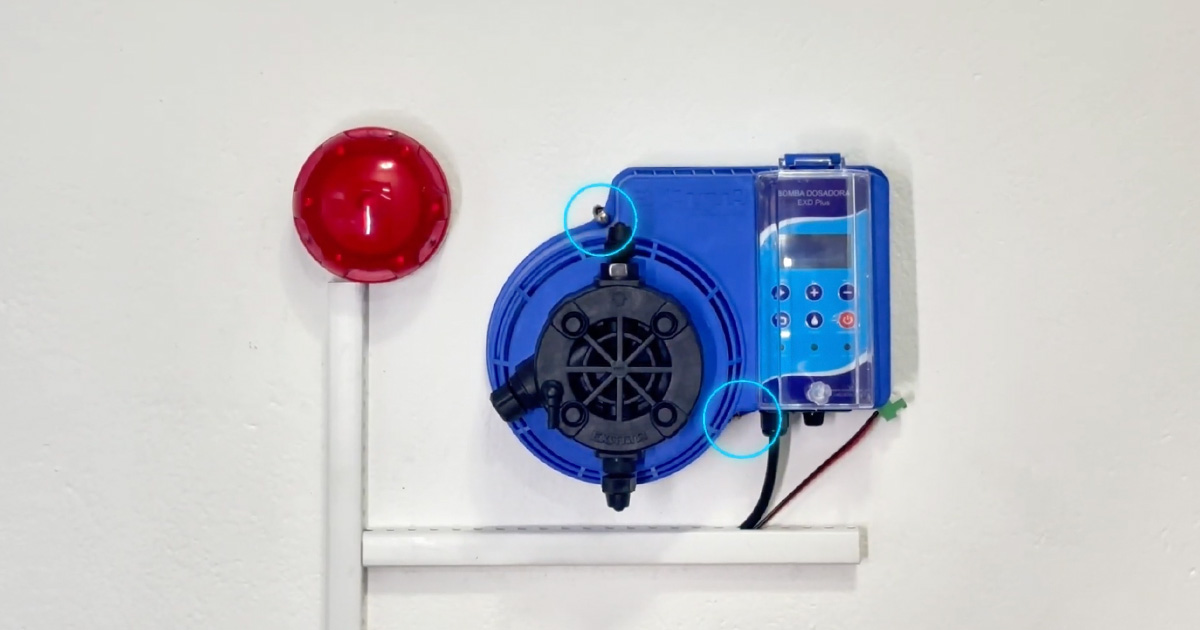

Ângulo de montagem (séries eletromagnéticas)

As séries eletromagnéticas (EX, EXD, EXD Plus e EXpH-ORP) devem ser fixadas na parede ou suporte metálico na posição vertical. O ângulo de inclinação não pode ultrapassar 45° em relação à vertical.

Instalar o equipamento na horizontal (deitado) impede o assentamento correto das válvulas, provocando retorno do reagente.

Ancoragem antivibração (série motorizada)

Voltada às altas vazões (100 a 400 l/h), a bomba EX3 precisa ser fixada na posição horizontal sobre uma bancada plana e estável, utilizando 4 parafusos de fixação de sua base de alumínio.

Esse cuidado anula as vibrações mecânicas geradas pelo mecanismo de retorno por mola, garantindo o selamento das válvulas de sucção e recalque.

Limite de altura de sucção e cavitação

Fixe a bomba a uma altura máxima de 1,5 metros acima do nível mínimo de captação do reagente no reservatório. Superar este limite reduz a vazão nominal e dificulta a operação de escorva.

3. Redes de alimentação e interferências elétricas

Um dos pontos principais na segurança da operação de dosagem industrial é a estabilidade da rede elétrica. Afinal, a estabilidade garante a integridade dos componentes elétricos e a precisão dos pulsos.

Veja as principais recomendações quanto às redes de alimentação.

Isolamento contra interferências eletromagnéticas

Redes elétricas limpas e estáveis garantem o funcionamento perfeito dos controladores digitais do equipamento.

Por isso, a recomendação é não conectar a bomba à mesma rede elétrica de motores de indução de grande porte, soft-starters ou inversores de frequência desfiltrados.

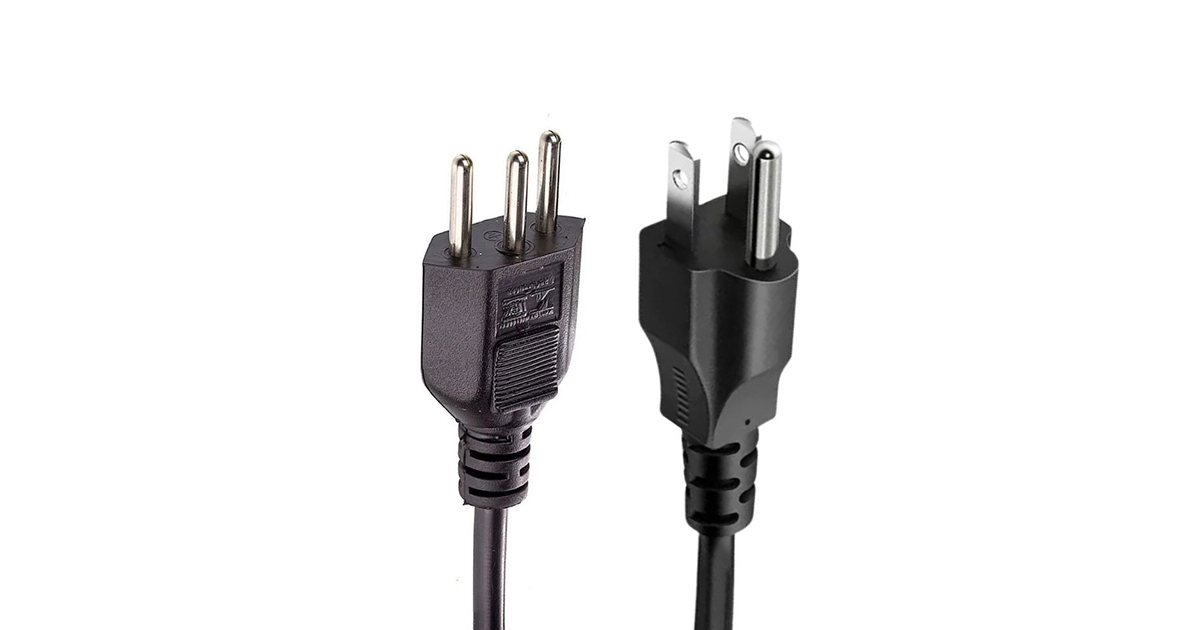

Padrão de fiação e proteção fase-fase

A fiação deve seguir rigorosamente o padrão das normas vigentes, identificando os pinos do conector na parte inferior da bomba:

• F (Fase);
• N (Neutro);
• Pino central para aterramento.

Importante ressaltar que as bombas dosadoras Exatta podem sair de fábrica com o padrão desejado pelo cliente.

O equipamento opera em tensão fixa (110V ou 220V monofásico).

Nas redes 220V trifásicas ou bifásicas sem neutro aterrado (fase-fase), é obrigatório instalar um fusível externo adicional no segundo condutor, pois o fusível interno da bomba protege apenas uma das fases.

Leia também: Bomba dosadora digital ou analógica: conheça as diferenças e aplicações

4. Cuidados com atmosferas e substâncias químicas

A exaustão de gases no ambiente protege os circuitos do painel e garante a segurança do operador.

Caso for dosar reagentes que emitem gases corrosivos, a recomendação é nunca instalar a bomba sobre a boca do reservatório de armazenamento, a menos que o tanque seja hermeticamente selado.

Isso evita que os vapores ataquem os conectores inferiores e as placas de circuito.

Além disso, o equipamento não deve ser exposto a atmosferas explosivas.

Quer conferir alguns detalhes na prática além de dicas para instalar sua bomba dosadora? Assista ao vídeo técnico que elaboramos:
